התפשטות תרמית בחיפויי חוץ היא תנועה טבעית של החומר בעקבות שינוי בטמפרטורה. כאשר לוח מתחמם הוא מתארך, וכאשר הוא מתקרר הוא מתכווץ. התנועה עשויה להסתכם במילימטרים בודדים בלבד, אך בחזית גדולה או במערכת שאינה מאפשרת תנועה חופשית, גם שינוי קטן עלול ליצור מאמצים משמעותיים.
הבעיה אינה עצם ההתפשטות. כל חומר מגיב לשינויי טמפרטורה. הכשל נוצר כאשר הלוח, התשתית או החיבורים אינם מתוכננים לקלוט את התנועה הצפויה.
תכנון נכון צריך להתייחס לסוג החומר, לאורך הלוחות, לצבע החזית, לטמפרטורת פני השטח, למבנה התשתית, לשיטת העיגון ולפרטי המפגש סביב פתחים וקצוות.
מהי התפשטות תרמית?
כאשר הטמפרטורה של חומר עולה, המרחק הממוצע בין החלקיקים המרכיבים אותו גדל. מבחינה מעשית, הדבר מתבטא בהתארכות של הלוח. כאשר הטמפרטורה יורדת, הלוח מתכווץ.
מידת השינוי תלויה בשלושה נתונים:
- מקדם ההתפשטות התרמית של החומר;
- אורכו המקורי של הלוח;
- הפרש הטמפרטורות שעובר הלוח.
החישוב מתבצע באמצעות הנוסחה:
ΔL = α × L × ΔT
כאשר:
- ΔL הוא שינוי האורך במילימטרים;
- α הוא מקדם ההתפשטות התרמית במילימטר למטר לכל מעלת צלזיוס;
- L הוא אורך הלוח במטרים;
- ΔT הוא ההפרש בין הטמפרטורה ההתחלתית לטמפרטורה הסופית.
חשוב להשתמש בהפרש הטמפרטורות ולא בטמפרטורה הסופית לבדה. לדוגמה, אם לוח הותקן כאשר טמפרטורת פני השטח שלו הייתה 20°C ובהמשך התחמם ל-70°C, הפרש הטמפרטורות הוא 50°C.
טמפרטורת האוויר אינה בהכרח טמפרטורת החיפוי
בתכנון חזית אין להסתפק בטמפרטורת האוויר המפורסמת בתחזית. פני הלוח עשויים להתחמם לטמפרטורה גבוהה משמעותית, במיוחד בחזית החשופה לקרינת שמש ישירה.
הטמפרטורה בפועל מושפעת בין היתר מ:
- כיוון החזית;
- משך החשיפה לשמש;
- גוון החיפוי;
- רמת ההחזרה של הגמר;
- אוורור החלל שמאחורי החיפוי;
- הצללות סמוכות;
- מיקום גאוגרפי ועונת השנה.
לוחות בגוון כהה קולטים בדרך כלל יותר קרינה מלוחות בהירים. לכן שני לוחות מאותו חומר ובאותו אורך עשויים לעבור תנועה תרמית שונה אם טמפרטורות פני השטח שלהם שונות.
הצבע אינו משנה את מקדם ההתפשטות של החומר, אך הוא עשוי להגדיל את הפרש הטמפרטורות שאליו הלוח נחשף.
דוגמה לחישוב התפשטות של לוח באורך 3 מטרים
לצורך ההמחשה נבחן לוח באורך 3 מטרים, שהטמפרטורה שלו עולה מ-20°C ל-70°C. במקרה זה:
ΔT = 70 – 20 = 50°C
אם נשתמש במקדם התפשטות של 0.024 מ"מ למטר לכל מעלה עבור אלומיניום:
0.024 × 3 × 50 = 3.6 מ"מ
כלומר, לוח האלומיניום עשוי להתארך בכ-3.6 מ"מ.
לצורך השוואה, אם נשתמש במקדם של 0.008 מ"מ למטר לכל מעלה עבור לוח פייבר-צמנט:
0.008 × 3 × 50 = 1.2 מ"מ
בדוגמה זו, תנועת לוח הפייבר צמנט קטנה פי שלושה מתנועת לוח האלומיניום.
הערכים נועדו להמחיש את שיטת החישוב ואת ההבדל בין החומרים. בתכנון פרויקט יש להשתמש בנתוני המוצר המדויק ובטווח הטמפרטורות המתאים למיקום, לגוון ולכיוון החזית.
מדוע לא נכון לייחס מקדם אחד לכל משפחת חומרים?
גם כאשר שני מוצרים משתייכים לאותה משפחת חומרים, מאפייניהם אינם בהכרח זהים. הרכב המוצר, צפיפותו, כיוון הסיבים, עוביו, תהליך הייצור והגמר עשויים להשפיע על התנועה בפועל.
בלוחות HPL, לדוגמה, התנועה עשויה להיות שונה בכיוון האורך ובכיוון הרוחב. באבן טבעית הנתון משתנה לפי סוג האבן. גם במוצרי אלומיניום יש להבחין בין לוח מלא, פח מכופף, קסטה ולוח אלומיניום מרוכב.
לכן אין להעתיק למפרט ערך כללי מטבלה ללא בדיקה. יש לבחון את המסמך הטכני של הדגם הספציפי ואת הוראות התכנון וההתקנה של המערכת.
מה קורה כאשר אין ללוח אפשרות לנוע?
כאשר תנועת הלוח נחסמת, המאמץ מועבר ללוח, לעוגנים, לתשתית ולמישקים. התוצאה תלויה בסוג החומר ובמבנה המערכת.
כשלים אפשריים כוללים:
- קימור או גליות בפני החזית;
- התנפחות מקומית של לוחות;
- פתיחה או סגירה לא אחידה של מישקים;
- שקיעה או קמט בלוחות מתכת;
- סדקים או שברים בלוחות קשיחים;
- מאמצי גזירה בברגים ובעוגנים;
- התרופפות חיבורים;
- קריעת חומרי איטום;
- תזוזה סביב חלונות, דלתות ופתחים;
- התנגשות בין לוחות סמוכים;
- פגיעה בגמר ובמראה האחיד של החזית.
חלק מהתנועה התרמית הוא הפיך: הלוח מתארך בחימום וחוזר לממדיו עם ההתקררות. אולם אם התנועה גורמת לעיוות פלסטי, לשבר, לכשל בחיבור או לנזק בגמר, החזית לא בהכרח תחזור למצבה המקורי.

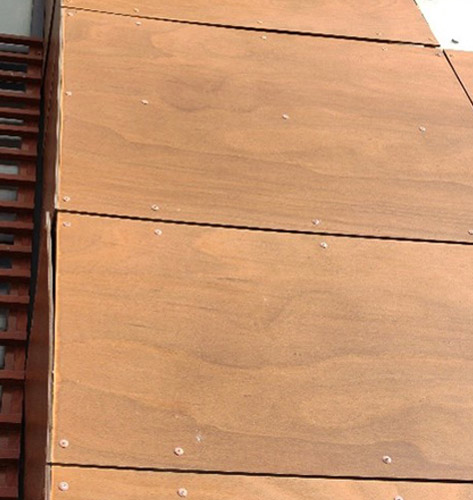

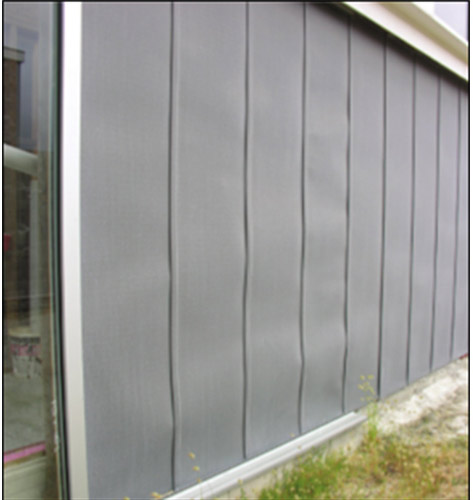

דוגמאות לכשלים העשויים להופיע כאשר תנועת החיפוי אינה נקלטת כראוי: פתיחה לא אחידה של מישקים בלוחות קשיחים וגליות וקימור בלוחות מתכת.
התפשטות תרמית אינה התנועה היחידה בחזית
מעטפת הבניין מושפעת מכמה סוגי תנועה במקביל:
- התרחבות והתכווצות בעקבות שינויי טמפרטורה;
- שינויי ממדים בעקבות ספיגת לחות והתייבשות;
- סטיות ותזוזות של שלד המבנה;
- שקיעה או התכווצות של חומרי הבנייה;
- עומסי רוח ולחצים על החיפוי;
- תנועה בין חומרים בעלי מקדמי התפשטות שונים.
לכן לא נכון לבחון את לוח החיפוי לבדו. יש לבדוק את המערכת השלמה, לרבות פרופילי התשתית, הברגים, הקליפסים, חומרי האיטום, הפחים והמפגשים עם רכיבים אחרים.
לדוגמה, לוח פייבר-צמנט המותקן על תשתית אלומיניום מחובר לחומר בעל תנועה תרמית שונה. פרטי החיבור צריכים לאפשר למערכת להתמודד עם ההפרש בלי להעביר מאמצים חריגים ללוח.
אילו פרטים מסייעים להתמודד עם תנועה תרמית?
מרווחים ומישקים
יש להשאיר את המרווחים הנדרשים בין לוחות, בקצוות ובמפגשים עם רכיבי בניין. המידה נקבעת בהתאם לחומר, לאורך הלוח ולהוראות המערכת.
מרווח קטן מדי עלול לגרום להתנגשות בין הלוחות. מרווח גדול מדי עלול לפגוע במראה, באטימות וביכולת מערכת החיבור לפעול כמתוכנן.
עיגון המאפשר תנועה מבוקרת
במערכות מסוימות התכנון מבדיל בין נקודת קיבוע לבין נקודות המאפשרות תנועה. במערכות אחרות התנועה נקלטת באמצעות קליפסים, חורים ייעודיים, מישקים או גאומטריית החיבור.
אין להחליף בורג, קליפס או פרופיל בלי לבדוק כיצד השינוי משפיע על חופש התנועה של הלוח.
חלוקת החזית למקטעים
בחזיתות ארוכות יש לבחון את אורכי המקטעים ואת הצורך במישקי תנועה. מישקי ההתפשטות של המבנה צריכים לקבל המשכיות בפרטי החיפוי ולא להיחסם באמצעות הלוחות או התשתית.
מפגשים סביב פתחים
חלונות, דלתות, פינות ומעברי מערכות הם אזורים רגישים. יש להשאיר מרווחים מתאימים ולתכנן פחים, גליפים וחומרי איטום שיכולים לקלוט את התנועה הצפויה.
התאמת חומרי האיטום
חומר איטום צריך להתאים לרוחב המישק, לטווח התנועה, לחומרי המגע ולתנאי החשיפה. חומר קשיח מדי או מישק שאינו מתוכנן נכון עלולים להיקרע או להתנתק.
התייחסות לטמפרטורה בזמן ההתקנה
ממדיו של הלוח בזמן ההתקנה תלויים בטמפרטורה שלו באותו רגע. לוח המותקן ביום קר צפוי להתארך בקיץ, ואילו לוח המותקן כשהוא חם צפוי להתכווץ בתקופה קרה.
לכן יש חשיבות לטווח הטמפרטורות המלא הצפוי במהלך חיי החזית, ולא רק לתנאים ביום ההתקנה.
האם מותר להתקין חיפוי באמצעות הדבקה?
אין תשובה אחת המתאימה לכל מוצר ולכל מערכת. קיימות מערכות חיפוי שנבדקו ותוכננו להתקנה באמצעות דבקים ייעודיים, ולעומתן מערכות המחייבות עיגון מכני.
הבעיה נוצרת כאשר משתמשים בדבק שאינו חלק ממערכת מאושרת או כאשר לא נבדקות השפעות הטמפרטורה, הלחות, משקל הלוח, תנועת התשתית והזדקנות החומר.
בחזית מאווררת יש לפעול לפי שיטת העיגון שנבדקה והוגדרה עבור המוצר. אין להמיר עיגון מכני בהדבקה או לשלב חומרי חיבור חלופיים ללא בדיקה ותכנון מתאימים.
כיצד מערכת FIBCO מתמודדת עם שינויי ממדים?
לוחות FIBCO הם לוחות פייבר צמנט בעובי 16 מ"מ. לפי נתוני היצרן, תהליך הייצור וההקשיה באוטוקלב יוצרים חומר בסיס בעל יציבות ממדית ועמידות בפני התנפחות עקב חום וספיגת מים ובפני התכווצות במהלך ייבוש.
הלוחות מיוצרים ברוחב 455 מ"מ ובשני אורכים עיקריים: 1,820 מ"מ ו-3,030 מ"מ. בקצות הלוח משולבת מערכת שקע-תקע, והעיגון מתבצע באמצעות קליפסים נסתרים ופרטי מערכת ייעודיים.
מבנה החיבור מאפשר ליצור חזית מודולרית שבה תנועת הלוחות מטופלת כחלק מגאומטריית המישק ומערכת העיגון, ולא באמצעות הצמדה קשיחה מאולתרת של כל לוח לתשתית.
עם זאת, המקדם הנמוך יחסית ומבנה החיבור אינם מבטלים את הצורך בתכנון:
- יש לבצע את התשתית בהתאם לפרטי המערכת;
- יש לשמור על מרווחי הקצה הנדרשים;
- יש לתכנן נכון מפגשים סביב פתחים ופינות;
- יש לתת המשכיות למישקי המבנה;
- יש להשתמש בקליפסים, ברגים ופרופילים המתאימים למערכת;
- יש להתייחס לתנועה של תשתית האלומיניום או הפלדה;
- יש לפעול לפי הוראות החיתוך, העיגון וההתקנה של היצרן.
מה צריך לבדוק לפני אישור מפרט החיפוי?
לפני בחירת מערכת חיפוי מומלץ לבדוק:
- מהו מקדם ההתפשטות של המוצר המדויק?
- מהו האורך המרבי של הלוחות?
- מהו טווח טמפרטורת פני השטח הצפוי?
- האם הגוון כהה או בעל ספיגת קרינה גבוהה?
- כיצד מאפשרת שיטת העיגון תנועה?
- מהם מרווחי הקצה והמישקים הנדרשים?
- האם קיימים מישקי התפשטות בשלד המבנה?
- כיצד מתוכננים המפגשים סביב פתחים?
- האם הלוח והתשתית עשויים מחומרים בעלי תנועה שונה?
- אילו מסמכי יצרן, בדיקות ופרטי ביצוע חלים על המערכת?
בפרויקטים בעלי חזיתות ארוכות, גוונים כהים, חשיפה גבוהה לשמש או שילוב של כמה חומרי חיפוי, מומלץ לבחון את הפרטים עם מהנדס מעטפת ועם ספק המערכת לפני תחילת הייצור.
תכנון התנועה הוא חלק מתכנון החזית
התפשטות תרמית אינה בעיה שניתן לפתור רק בשטח באמצעות הגדלת מרווח אקראית או החלפת בורג. יש להביא אותה בחשבון כבר בשלב תכנון פריסת הלוחות, התשתית, המישקים והפתחים.
בחירה בחומר בעל יציבות ממדית טובה ובמערכת חיבור שתוכננה לקלוט תנועה מסייעת להפחית את הסיכון לעיוותים ולכשלים. עם זאת, התוצאה תלויה במערכת השלמה וברמת הביצוע בפועל.
צוות QCS מסייע לאדריכלים, יועצים וקבלנים בבחינת פריסת הלוחות, התאמת פרטי החיבור וקבלת המסמכים הטכניים הרלוונטיים למערכת FIBCO.
שאלות נפוצות
האם כל חומרי החיפוי מתפשטים בחום?
כן. כל חומר משנה את ממדיו בעקבות שינוי בטמפרטורה, אך מידת התנועה שונה בין חומרים ומוצרים. יש לבדוק את המקדם של המוצר המדויק.
האם לוח כהה מתפשט יותר מלוח בהיר?
אם שני הלוחות עשויים מאותו חומר, מקדם ההתפשטות שלהם דומה. עם זאת, לוח כהה עשוי להגיע לטמפרטורת פני שטח גבוהה יותר ולכן לעבור שינוי אורך גדול יותר.
כיצד מחשבים את התפשטות הלוח?
מכפילים את מקדם ההתפשטות התרמית באורך הלוח ובהפרש הטמפרטורות: ΔL = α × L × ΔT.
האם מקדם התפשטות נמוך מבטל את הצורך במישקים?
לא. גם חומר בעל מקדם נמוך נע, וגם התשתית והמבנה עצמם משתנים. יש לבצע את המישקים והחיבורים לפי הוראות המערכת.
האם אפשר להשתמש בטמפרטורת האוויר לצורך החישוב?
לא תמיד. טמפרטורת פני הלוח עשויה להיות גבוהה מטמפרטורת האוויר, במיוחד בגוונים כהים ובחזית החשופה לשמש ישירה.
האם אפשר להדביק לוחות חיפוי לחזית?
רק כאשר ההדבקה היא חלק ממערכת מתוכננת ומאושרת למוצר ולשימוש הרלוונטי. אין להחליף עיגון מכני בהדבקה ללא בדיקה מתאימה.
כיצד FIBCO מאפשר להתמודד עם תנועה תרמית?
לוחות FIBCO משלבים חומר פייבר צמנט בעל יציבות ממדית, מערכת שקע-תקע וקליפסים נסתרים. הביצוע חייב להיעשות לפי פרטי המערכת והוראות היצרן.
